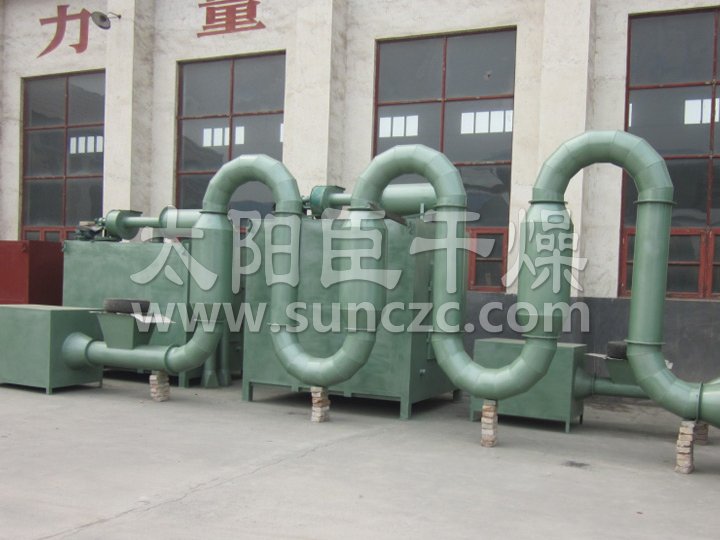

QG、JG、FG系列氣流干燥機
QG、JG、FG系列氣流干燥機
詳細說明
產品概述
??QG系列脈沖式氣流干燥機是大批量的干燥設備，它采用瞬間干燥的原理，利用載熱空氣的快速運動，帶動濕物料，使?jié)裎锪蠎腋≡跓峥諝庵?，這樣強化了整個干燥過程,提高了傳熱傳質的速率，經過氣流干燥的物料，非結合水分幾乎可以全部除去（例如：淀粉等物料進料含水量≤40%左右，成品出料可為13.5%）， 并且所干燥的物料，不會產生變質現象，用戶可在短期內取得較高的經濟效益。
應用范圍
??
本公司生產制造QG氣流干燥設備，經過獨特的設計，已達較高水平，本設備自動化程度高，投資少，耗能低，占用人力和廠房面積比較少，通用面廣，是較好的現代化設備。
產品特點
??
QG氣流干燥機，適用于制藥、化工、食品、建材、塑料等行業的粉狀物料的干燥除濕，例如：淀粉、魚粉、食鹽、酒糟、飼料、面筋、塑料樹脂、礦粉、煤粉、糖氯酸、A·S·C笨甲酸、2·3·酸，聚氯乙酸聚丙稀、硫酸鈉、焦亞硫酸鈉等多種物料的干燥。
??
我公司就氣流干燥設備對外咨詢，并代為設計制造非定型氣流干燥機。
技術規格
| 規格參數 | QG-50 | QG-100 | QG-250 | QG-500 | QG-1500 | |
| 水分蒸發量 | kg/h | 50 | 100 | 250 | 500 | 1500 |
| 空氣過濾器 | 面積(m2) | 4 | 6 | 18 | 36 | 60 |
| 臺數 | 1 | 1 | 1 | 2 | 2 | |
| 更換時間 | 200(濾袋) | 200(濾袋) | 200(濾袋) | 200(濾袋) | 200(濾袋) | |
| 加熱器 | 面積(m2) | 30 | 43 | 186 | 365 | 940 |
| 耗用蒸汽 | 120 | 235 | 450 | 972 | 2430 | |
| 工作壓力(Mpa) | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | |
| 通風機 | 型號 | 9-19-4.5 | 9-26-4.5 | 9-19-9 | 9-19-9 | 9-26-6.3 |
| 臺數 | 1 | 1 | 1 | 2 | 4 | |
| 功率 | 7.5 | 11 | 18.5 | 37 | 125 | |
| 加料器 | 輸送量(kg/h) | 150 | 290 | 725 | 1740 | 4350 |
| 控制方式 | 電磁調速電機 | 電磁調速電機 | 電磁調速電機 | 電磁調速電機 | 電磁調速電機 | |
| 功率 | 0.6 | 1.1 | 3 | 3 | 7.5 | |
| 旋風分離器 | 型號 | CLK-350-400 | CLK-500-450 | ZF12.5 | ZF12.5 | |
| 效率(%) | 98 | 98 | 98 | 98 | ||
| 數量 | 2 | 2 | 2 | 3 | ||
| 袋濾器 | 數量 | 1 | 1 | 1 | 1 | 1 |
| 耗水量 | 3.6-20.0 | |||||
JG系列氣流干燥機
工作原理
??JG系列氣流干燥機能從易于脫水的顆粒，粉末狀物料，迅速除去水份(主要是表面水份)。在氣流干燥中，由于物料在干燥器內停留時間短,使干燥成品的品質得到更好的控制。我廠強化型氣流干燥是在基本型上增加一套轉速可以無級調節的強化器組成，濕物料通過螺旋加料器進入強化器后和熱氣流充分混合，在飛速旋轉的擊刀擊碎和推進下，物料被破碎成細顆粒，在干燥同時向出口移動，而后在風力吸引下進入干燥管，進一步均勻干燥。風力無法吸引的濕重顆粒繼續被擊碎、干燥、直至能被風吸起進入干燥管。
主要用途
? 本機特別適合含濕量比較大的,濕物料呈膏糊狀，用其他氣流干燥方法無法干燥的物料，例如：白碳黑、醋酸乙烯及氯乙烯的共聚物，醋酸纖維絮，催化劑、 C.M.C、 CT—1樹脂、鍛石膏、電解二氧化錳、蒽醌磺酸銨鹽、氟石、硅藻土、硅膠催化劑、骨粉、高領土、過氯酸鉀磺銨類藥物、合成樹脂、活性面筋、活性白土、化學濾餅、金紅石型鉆白粉、癸二酸、硫酸銅、硫酸鋁、硫酸鈉、磷酸鈣、磷酸酯化淀粉、染料、檸檬酸鈣、煤泥、面圍形的面包加料米糠、粘土、粘土水泥、尿素、膨潤土、球形粘土、氫氧化鋁、氫氧化鋇、乳酸鈣、食品、水洗高領土、三聚氰酸、石膏槳、石灰、生物制品、碳黑、碳酸鈣漿、污泥渣、有機化學品硬脂酸鋁、氧化鐵、有機燃料、玉米蛋白飼料、陰濕泥漿、云母粉、藥劑、顏料、重鉻酸鉀紙漿、酒糟渣等。
技術規格
| 型號 | 蒸發水份kg/h (以表面水份計算) | 裝機功率 kw | 占地面積 m2 | 高度 m |
| JG 50 | 50 | 10 | 20 | 9 |
| JG 100 | 100 | 20 | 32 | 11 |
| JG 200* | 200 | 31 | 40 | 11 |
| JG 250 | 250 | 32 | 64 | 13 |
| JG 500* | 500 | 54 | 96 | 13 |
| JG 1000* | 1000 | 135 | 120 | 15 |
| JG 1500* | 1500 | 175 | 200 | 16 |
| 注：有*號者為二級干燥、裝機功率、占地面積以蒸汽加熱方式計算。 | ||||
FG系列氣流干燥機
工作原理
??FG系列氣流干燥機的工作原理是將濕物料的干燥分為兩步完成。原料先由二級干燥之尾氣和補充熱氣的混合體進行一級正壓干燥，使用后的高溫低濕尾氣排出機外， 干燥后的半成品由新鮮的熱空氣進行二級負壓干燥。干燥后的成品計量包裝。使用過的高溫低濕尾氣用作一級干燥，從而完成良好的循環干燥過程，補充的熱風量可根據需要隨意調節，因而機器適用性廣。
適應物料
? 本設備廣泛地用于食品、化工、醫藥、建材等行業的粉狀、顆粒狀物料的干燥。已用該系列干燥過的產品有：淀粉、葡萄糖、漁粉、砂糖、食糖、酒槽、飼料、面筋、塑料樹脂、煤粉、染料等。
技術規格
| 型號 | 蒸發水分 (kg/h) | 裝機功率 kw | 占地面積 m2 | 熱效率 (%) |
| FG0.25 | 113 | 11 | 3.5x2.5 | >60 |
| FG0.5 | 225 | 18.5 | 7x5 | >60 |
| FG0.9 | 450 | 30 | 7x6.5 | >60 |
| FG1.5 | 675 | 50 | 8x7 | >60 |
| FG2.0 | 900 | 75 | 11x7 | >60 |
| FG2.5 | 1125 | 90 | 12x8 | >60 |
| FG3.0 | 1150 | 110 | 14x10 | >60 |
| FG3.5 | 1491 | 110 | 14x10 | >60 |
